MeshLab V2021.10 官方最新版

MeshLab是一款强大的3D模型处理软件，它能够从扫描到重建再到设计，完成整个流程，并广泛应用于3D打印领域。它的功能非常全面，支持多种格式的导入和导出，包括PLY、STL、OBJ等常用的3D文件格式。

这款软件不仅提供了一系列强大的工具来修复和优化3D模型，还能自动检测并修正错误，这对于需要高精度建模的人来说非常实用。MeshLab还支持直接在SketchFab上传模型，方便用户分享和展示作品。

对于刚开始使用的人来说，教程部分详细介绍了如何从导入文件到处理点云、网格化以及纹理投影等步骤。比如通过Poisson表面重建算法可以快速生成高质量的3D模型，然后通过参数化和纹理投影为模型添加细节和颜色。

我感觉MeshLab特别适合需要精确控制3D建模流程的专业人士，但对新手来说可能需要一些时间来熟悉它的操作界面和功能菜单。不过一旦掌握了它的基本用法，处理复杂模型也会变得得心应手。总体来说，它是一款功能强大且灵活的工具，适合各种3D建模需求。

MeshLab是一款电脑3D模型处理软件，该工具可以对模型进行从扫描到重建到设计的完整流程，广泛应用于3D打印领域，同时多种辅助工具为你自动修复错误。

软件介绍

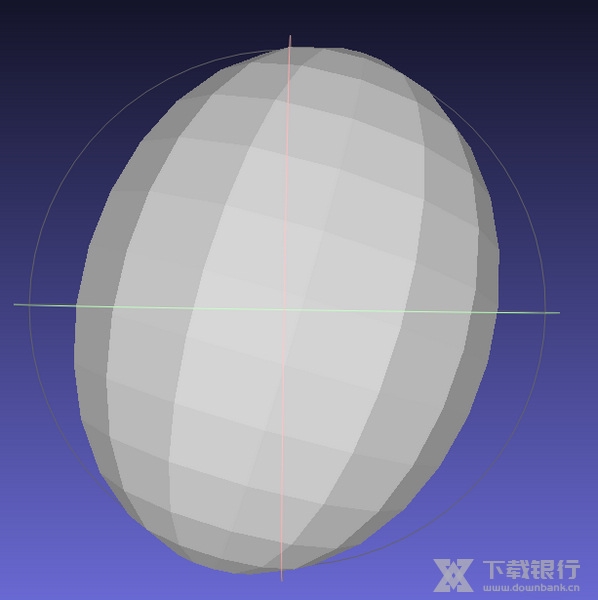

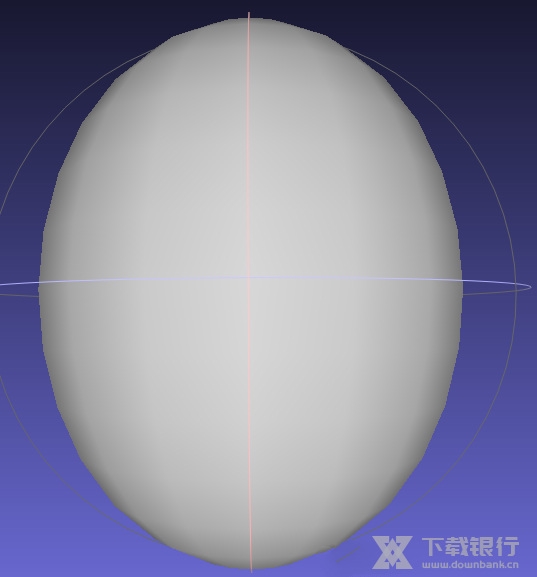

MeshLab用于处理和编辑3D三角形网格的开源系统。它提供了一套用于编辑、清理、修复、检查、渲染、纹理和转换网格的工具，还提供了处理由3D数字化工具/设备产生的原始数据以及为3D打印准备模型的功能。

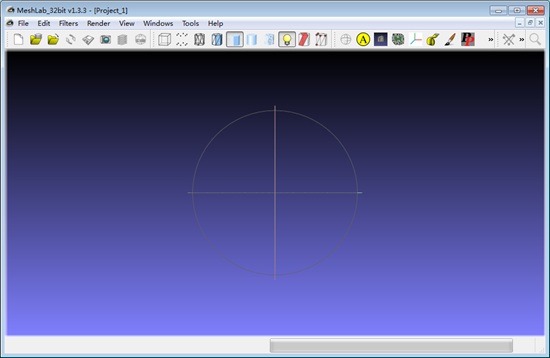

MeshLab图片1

软件特色

1、所有与颜色相关的滤镜都可以正确使用Alpha值。

2、各种帮助/描述文本的改进和拼写错误删除。

3、在SketchFab上直接上传模型。

4、基于2D / 3D对应的3D模型上的光栅配准。

5、在几乎所有过滤器上修复错误。

6、MeshLab用于各种学术和研究环境，如微生物学、文化遗产及表面重建等。

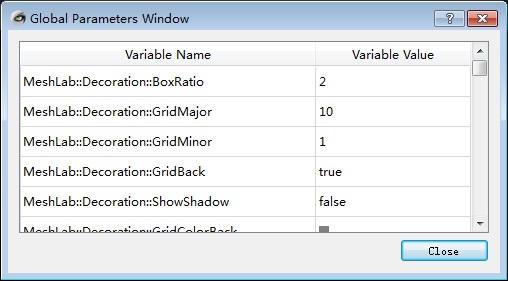

MeshLab图片2

支持格式

输入:PLY、STL、OFF、OBJ、3DS、COLLADA、PTX、V3D、PTS、APTS、XYZ、GTS、TRI、ASC、X3D、X3DV、VRML、ALN

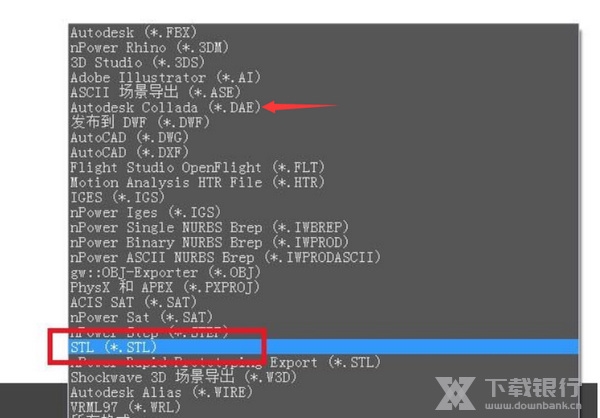

输出:PLY，STL，OFF，OBJ，3DS，COLLADA，VRML，DXF，GTS，U3D，IDTF，X3D

MeshLab图片3

如何全屏

可以看下导航快捷键的功能

1、鼠标左键+拖动:围绕球中心旋转

2、鼠标滚轮:向前或向后移动

3、鼠标按钮+拖动: pan

4、shift+鼠标轮:改变摄像机视野

5、双击特定点:指向轨迹球中心的位置

6、控制+鼠标轮:移动到裁剪计划附近

7、控制+ shift+鼠标滚轮:移动远切平面图

8、alt + enter:进入全屏模式

9、控件+ shift +鼠标左键+拖动:改变方向( this )

只有当有法线时才会生效)

meshlab中的可视化选项

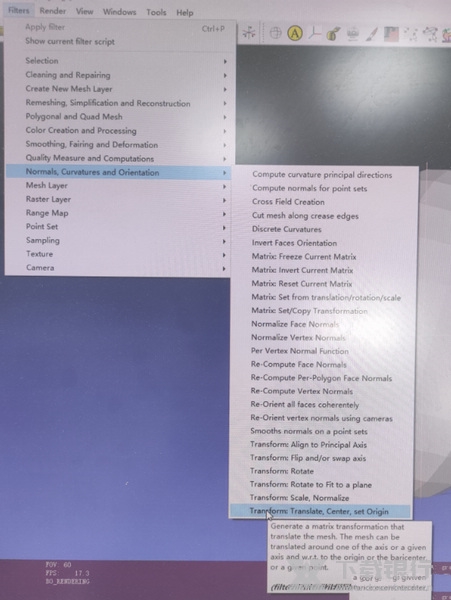

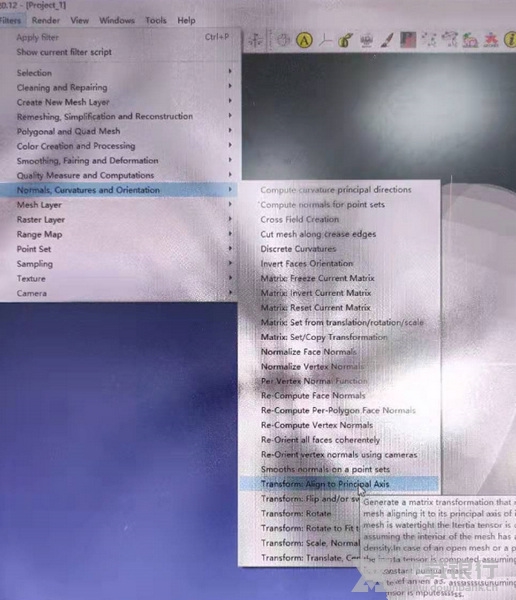

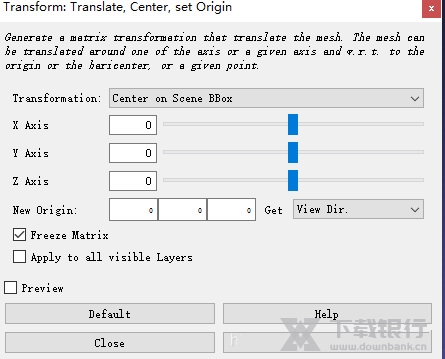

在菜单工具下可以找到外观选项。

可以在菜单视图下找到其他外观和信息选项。

还探索菜单渲染以改变灯光、阴影、渲染模式

和颜色。

使用教程

1.打开 bundle.rd.out 文件：

a. 点击按钮1，打开由 VisualSFM生成的存储在xx.nvm.cmvs文件夹下的 bundle.rd.out 文件。随后会询问是否选择照片列表文件，选择同文件夹下的 “list.txt”即可。这一步会把相机及对应的照片导入进来，对后续的纹理处理至关重要。

b. 点击按纽2 ，打开显示层目录，检测相机载入是否正确， Render –> Show Camera，因可视化相机的尺寸比网格尺寸大得多，所以需调整相机的缩放因子，scale factor可以从0.001开始调小，直到相机位置清晰可见。

2.稠密点云代替稀疏点云：

a. 点击按钮3，隐藏可视的稀疏点云；

b. File –> Import Mesh加载稠密点云（xx/00/models/option-0000.ply）；VisualSFM生成多个.ply文件时，需合并成一个mesh。在载入的任何一个.ply上右键选“Flatter Visible Layers”。

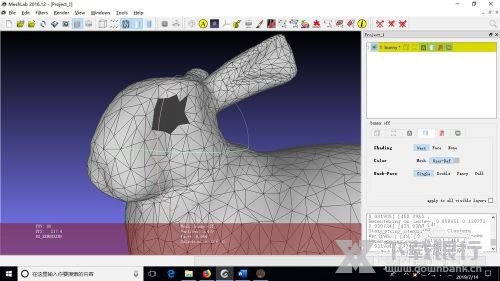

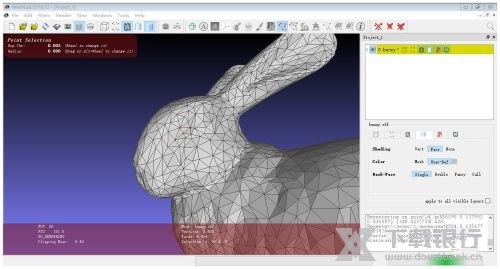

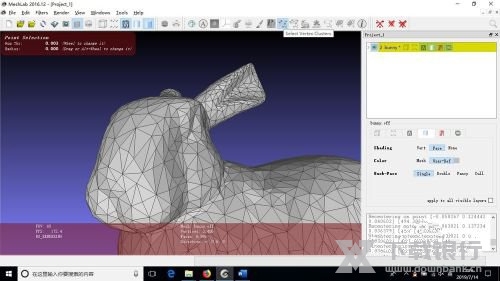

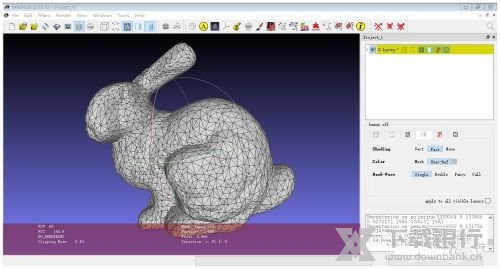

3. 清除杂点：

按钮4选中杂点区，按钮5删除之。

4.网格化：

Filter –> Point Set–> Surface Reconstruction: Poisson.

参数可调， Octree Depth：控制着网格的细节，此值越大细节越丰富但占内存越大运行起来慢，一般设10，可慢慢调大。

利用 Poisson Surface Reconstruction算法由稠密点云生成多边形网格表面。 ,Poisson表面重建算法会生成一个“不漏水”气泡，把所有场景对象包裹在其中。即模型是封闭的。可以移除多余的面Filters –> Selection –> Select faces with edges longer than，而后删除。

5.修复流形边缘：

后续的纹理处理要求网格化的模型必须是流形(MANIFOLD)的，因此需删除非流形边（简单讲就是任何由多面共享的边）。Filters –> Selection –> Select Non-Manifold edges，而后删除之。

6.参数化：

Filter –> Texture –> Parameterization from registered rasters。

根据相机投影关系创建UV映射。

7.纹理投影：

Filter –> Texture –> Project active rasters color to current mesh, filling the texture。

可设置任意分辨率（512的2的二次方倍:512 / 1024 / 2048 / 4096 / 8192…）的纹理图。

6和7可以合为一步： Filter –> Texturing –> Parameterization + texturing from registered rasters.

8.完成导出：

当你调整满意了之后，File –> Save mesh as… a .obj文件。即可便有了一个包含你选定分辨率纹理的obj文件。
