这款DIY Layout Creator汉化版软件是个挺实用的PCB板设计工具，特别是对于喜欢折腾电子设备的人来说。它专门针对吉他接线图设计，但其实功能很强大，能画原理图和电路板布局，还能导出PDF文件，方便打印或分享。最棒的是它是开源免费的，完全不用担心被收费限制。

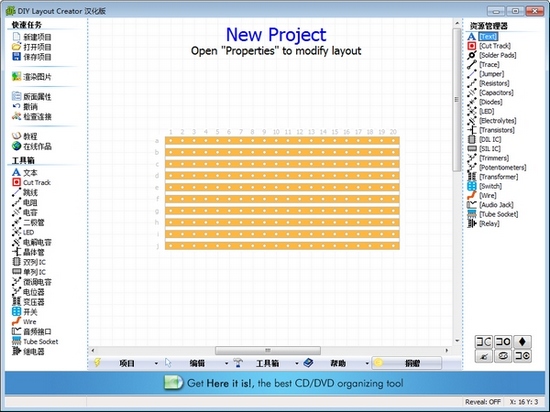

软件界面挺直观，操作起来也简单，基本上就是拖拽元件就能完成设计。左边有个工具箱，里面有各种电子元件，像电阻、电容、二极管什么的，点一下就能用。还有个资源管理器窗格，可以快速找到之前用过的元件，直接插入到布局里。
虽然功能强大，但软件对系统的要求不高，不会占用太多CPU和内存，运行起来很流畅，基本不会有卡顿。而且它支持打印输出，这对需要实际制作电路板的人来说特别方便。不过唯一美中不足的是，这个软件已经有段时间没更新了，可能会有些功能上的缺失或不兼容性。
总的来说，DIY Layout Creator是个挺适合新手的工具，简单易用又免费，对于想尝试PCB设计或者吉他接线图的朋友来说是个不错的选择。
DIY Layout Creator汉化版是一款电脑PCB板设计软件，该工具针对吉他接线图进行设计，快速绘制原理图和电路板，同时采用开源协议免费使用。
软件介绍
DIY Layout Creator (简称DIYLC)是一个免费的绘图工具，它是在一个庞大的在线社区DIY电子爱好者的帮助下开发的。它包含了许多来自于使用旧版本的应用程序的人的想法。它的目标是提供一个简单的界面和足够强大的功能，让用户能够快速地绘制原理图、电路板/底盘布局和吉他接线图，而不需要陡峭的学习曲线。同时，它是围绕着灵活的开源框架构建的，可以用来绘制任何东西。
软件特色
1、内置丰富的元件工具
2、洞洞板板上画PCB的专业布局工具
3、在用java swing编写，兼容性强
4、汉化单文件，打开即用
5、操作简单，拖拽即可完成
6、可以打印、导出pdf文件
软件功能
DIY Layout Creator是一个简单的应用程序，允许你创建和PCB设计电路板布局，试验电路板或stripboard。它配备了一些必要的工具和先进的配置参数，使其成为经验不足的用户的理想选择。

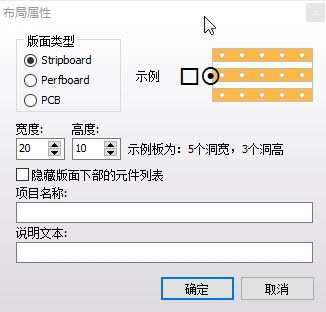

该接口由一个窗口组成，您可以通过在类型、大小、项目名和贷方等方面输入布局属性来创建新项目。
您可以从工具箱中选择一个工具使其活动，并单击布局的任何部分插入它。它可以是文本，切割轨道，跳线，电容器，二极管，LED，电解质，晶体管，开关，电线，音频插孔或管插座，以及其他选项。
一个由DIY布局创建者集成的方便功能由资源管理器窗格来表示，在这里您可以查看所有使用过的工具类型的列表，并单击一个项目在布局中自动选择/突出显示它。
该项目可以保存到文件中，以便进一步修改、打印或发布到图像（GIF、JPG或BMP格式）中。此外，还可以将物料清单导出为纯文本文档（TXT格式）、撤消操作、编辑布局属性，以及检查板中任意两个选定点之间的连接。
该工具使用低到中等数量的CPU和RAM，因此它不应该对系统性能造成压力。它具有良好的响应时间，工作顺利，提供高质量的图像。我们的测试中没有显示错误对话框，应用程序没有挂断或崩溃。虽然它没有更新一段时间，DIY布局创建者提供了一个直接的解决方案来创建板布局而不需要配置复杂的设置。
使用说明
一、下载即可打开，打开软件后根据产品需求设置洞洞板或者电路板
二、拖动左边的原件或者打开工具箱即可对文件进行设计。
