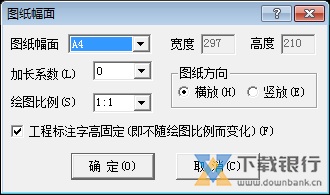

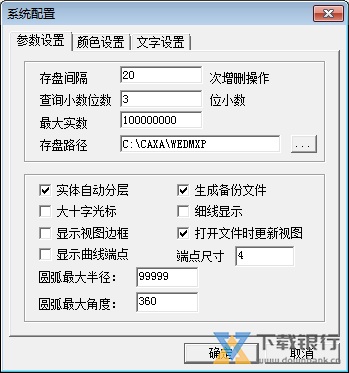

CAXA线切割XP破解版是一款电脑机械画图软件，该工具能非常快捷的进行绘制，并能输入输出cad格式文件，轻松设计图纸，添加多样元素。绘制坐标系能详细显示参数，大大提升精准性。还支持射线与构造线、还有3B、4B等代码的生成输出，能为机械加工带来极大的便利。同时绿色破解免安装，使用更便捷。

软件特色

1、支持fluent/ribbon图形用户界面，新的界面风格更加简洁、直接。同时保留老用户界面风格，通过f9进行切换，兼顾新老用户的操作习惯。

2、支持读入和输出dwg2010格式文件。

3、支持读入和使用带有字符串的线型。

4、可以通过修改样式管理的相关设置，生成符合最新国标的基准代号。

5、支持外部引用功能，可以将外部文件链接插入到当前图纸中。如果外部文件改变，则应用该文件的其它文件在下次打开时也会一并更新。

6、支持设计中心功能，可以通过设计中心方便地共享图纸的样式设置和图形无素等。

7、支持样式替代功能，利用该功能可以在绘制的同时直接执行统一的覆盖操作，无需生成对象后单独编辑。

8、caxa电子图板2013中的剖面线功能可以在设置剖面图案时设置剖面线关联边界。这样下次编辑边界时，剖面线也会随边界变化。

9、支持坐标系显示设置，可在该功能内设置坐标系的详细显示参数。

10、在空命令状态下直接输入算术表达式即可得到计算结果。

11、支持生成射线和构造线。

12、被特性覆盖的属性会显示为红色。

软件功能

1、生成3B、4B、R3B代码

①可以输出3B/4B/R3B等各种格式的加工代码。

②丰富的后置处理能力，可以满足国内外任意机床对代码的要求。

2、完善的DXF、IGES接口

引入了大型CAD/CAM软件中使用的DXF、IGES 数据交换接口，可以读入任意软件生成的图形数据。不管用户的数据来自何方，均可轻易实现数据转换，完成加工编程，生成加工代码。

3、兼容其它软件的数据

兼容国内其他的软件的数据，给用户提供更加灵活的处理方式。

4、打印代码

可以在软件内，直接从打印机上将加工代码输出到打印纸上。

5、图形的绘制

CAXA线切割的图形绘制包括基本曲线点、直线、圆弧、组合曲线、二次曲线、等距线，以及对曲线 的裁剪、过渡、平移、缩放、阵列等几何变换；高精度列表曲线，采用了国际上CAD/CAM软件中最通用、表达能力最强的NURBS曲线，可以随意生成各种复杂曲线，并对加工精度提供了灵活的控制方式；公式曲线，将公式输入软件，即可由软件自动生成图形，并生成线切割加工代码，切割公式曲线。

①提供各种直线、圆弧、自由曲线生成功能，实现任意复杂形状设计。并能够标注尺寸，生成工程图纸。

②可以读取和输出DWG/dxf文件格式，AutoP文件格式和文本文件定义格式

6、高级设计

①CAXA线切割提供了两个实用的零件设计模块：齿轮设计和花键设计，可以根据给定的齿数、模数、压力角等参数自动生成齿轮、花键的轮廓形状，并进行线切割加工。

②通过扫描仪将图片或实物转换为图象，输入电脑。软件对输入的图象进行矢量化处理，生成矢量图，并生成加工代码。用此方法可解决无尺寸图形，或有实物、无图纸的零件加工编程。

7、切割轨迹

CAXA线切割针对不同的机床，可以设置不同的机床参数和特定的数控代码程序格式，同时还可以对生成的机床代码的正确性进行校核。自动生成各种复杂形状的切割轨迹，支持多次切割，轨迹跳步，无屑切割等。

①在切割时可以把自由曲线用圆弧来拟和加工，提高加工的精度和效率。

②可以仿真切割过程，并查询切割面积。

8、直接与机床连机通讯

可以将电脑与机床直接连机，将加工代码发送到机床的控制器。软件提供了多种通讯方式，支持串、并口，电报头，光电口代码传输，以适应不同类型机床的要求。目前，几乎可以连接国内所有的机床。

使用教程

CAXA线切割XP可以大大提升线切割工序前的绘图流程效率，让用户大大提升机械加工中的精准度和物料节约程度，不过不少小白用户不知道如何操作，下面小编就带来使用教程，让你轻松上手使用。

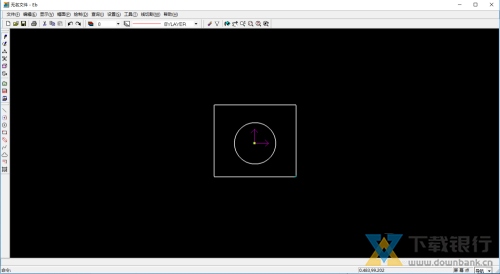

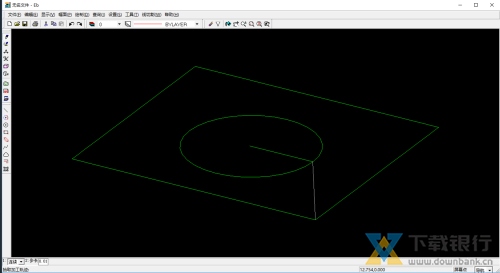

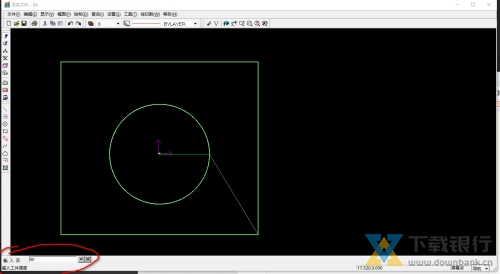

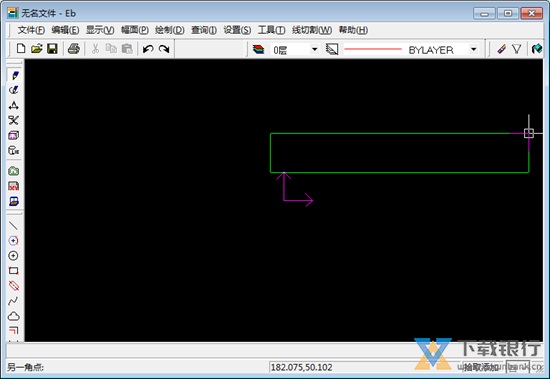

1、打开【CAXA线切割】软件。绘制一个简单的图形，如下图。

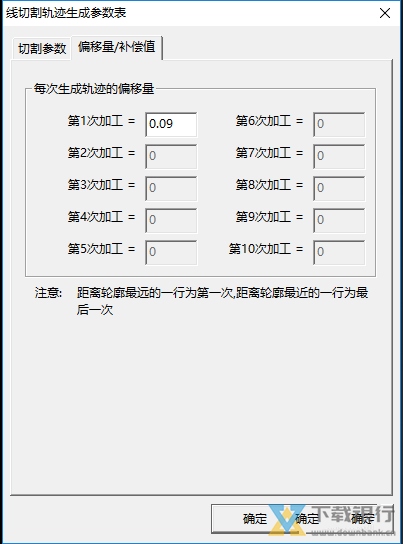

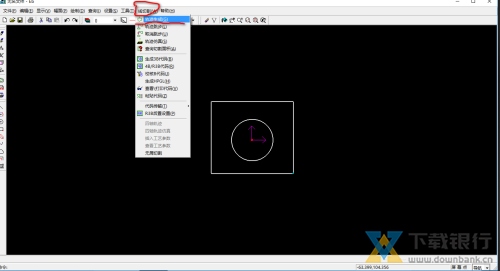

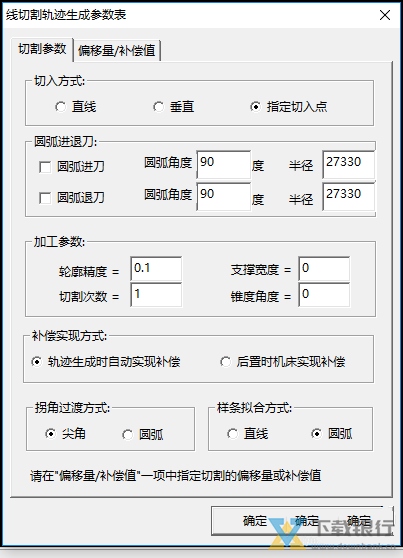

2、点击【线切割(W)】-【轨迹生成】。弹出【线切割轨迹生成参数表】设置表。分别设置相关参数。

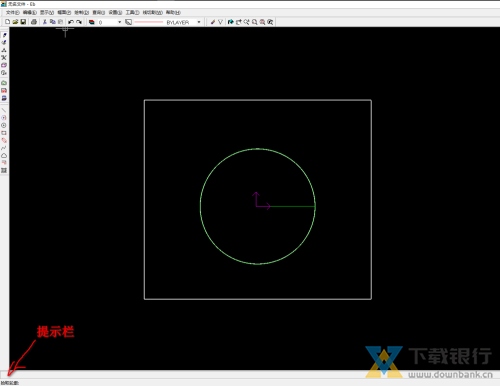

3、设置完成点击对话框里面的【确定】，进入路径编辑状态。根据状态栏的提示，完成路径的编程。

4、两个路径以上的，可以选择【轨迹跳步】。点击【线切割(W)】-【轨迹跳步】。根据提示完成操作，左键选择，右键确定。

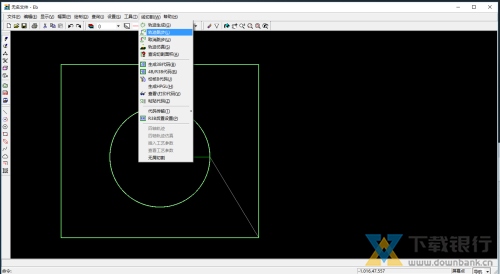

5、点击【线切割(W)】-【轨迹仿真】，查看运动轨迹。

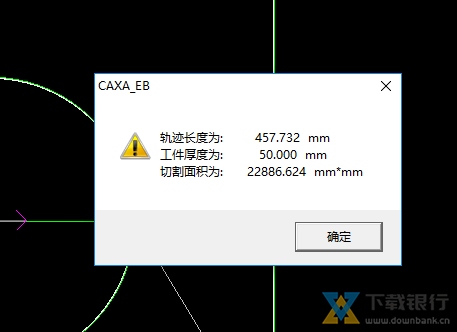

6、点击【线切割(W)】-【查询切割面积】。输入厚度，查询切割面积。

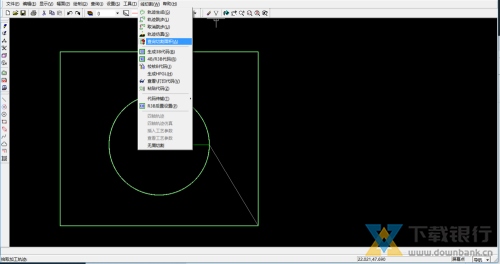

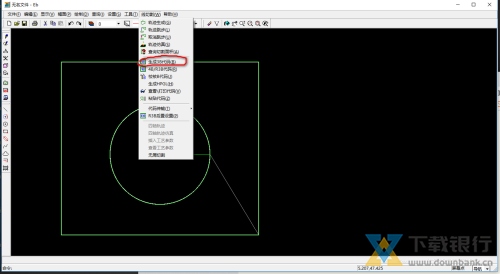

7、点击【线切割(W)】-【生成3B代码】。根据提示生成3b文件。导入线切割设备直接使用。

没有找到相应的字体怎么办

1. 格式-文本风格-中文字体和西文字体 里面有没有字体如果没有就指定一个

2. 在 vista(或 windows7)操作系统下是因为缺少一个字体找台 xp 操作系统的机器将

系统盘下

WINDOWS-FONTS 里面的仿宋体字体(simfang.ttf) 复制粘贴到 VISTA(或 windows7)操作系统

下相同的 fonts

目录里就可以了

在 Windows7 RC 版本中上述问题已不存在

标注显示不出数字怎么办

部分用户在使用CAXA线切割XP时无法显示标注的数字，导致不能清晰的查看到标注内容，不过这个问题其实是一个小小的设置问题，可以轻松设定解决，下面来看看设置方法吧：

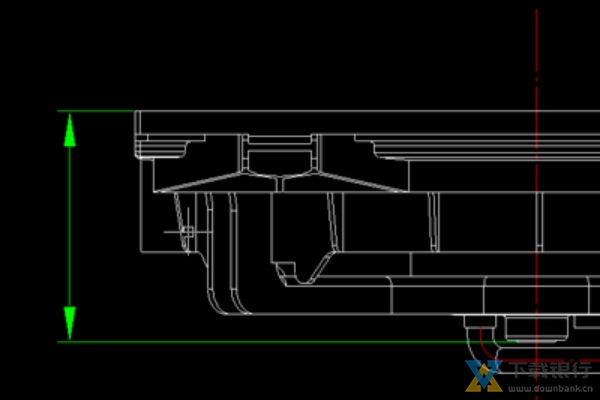

1、我们现在画的工程图现状如下图：有尺寸线却没尺寸数据

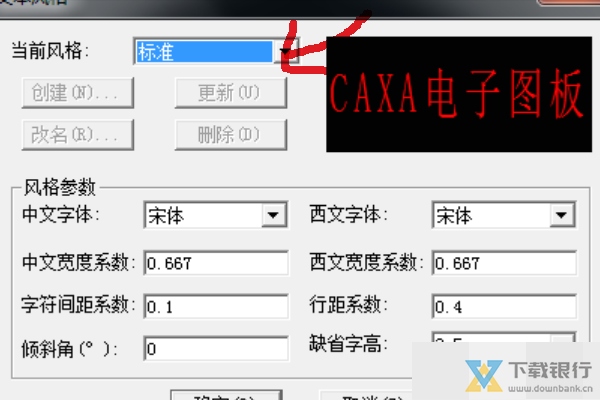

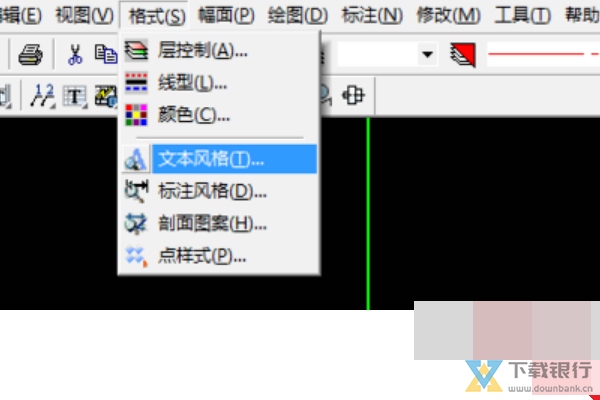

2、点击工具栏中：“格式”---“文本风格”

3、选择当前风格栏，将内容选为：“标准”选择完后，点击：“确定”

4、点击工具栏中：“格式”---“标注风格”

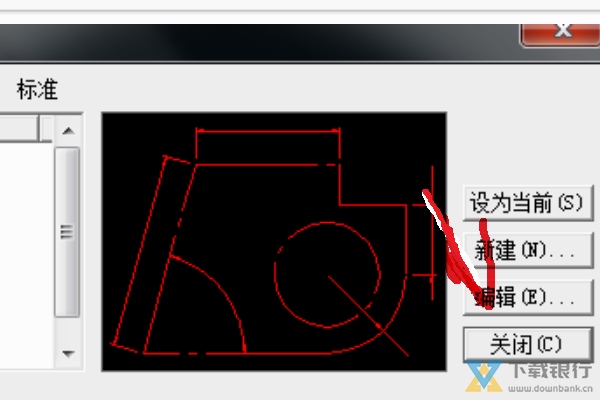

5、选择点击：“标准”，然后再点击：“编辑”

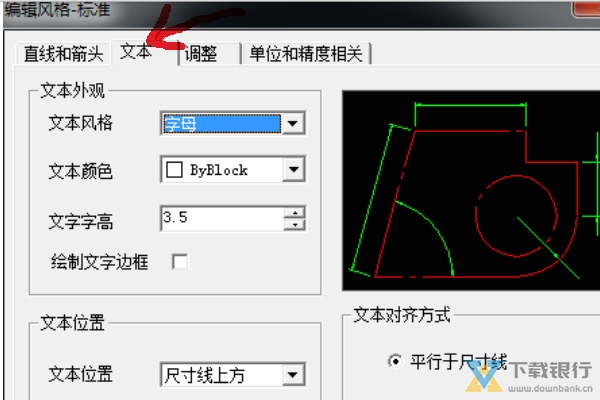

6、点击完成后出现下图对话框，然后点击：“文本”

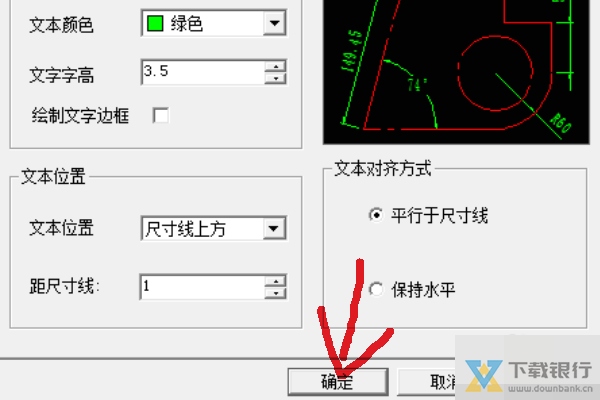

7、然后点击：“文本风格”、“文本颜色”选项调整至如下图调整完后点击：“应用”--“确定”按钮

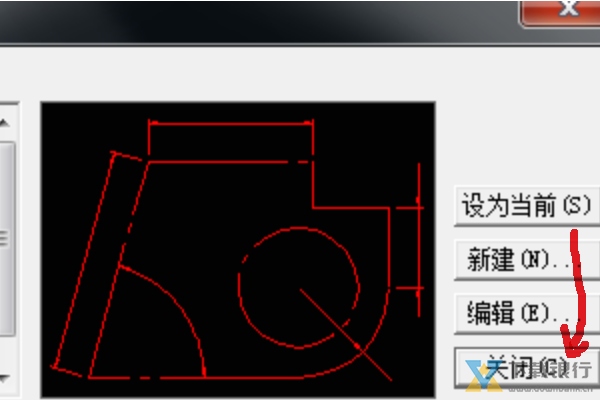

8、点击完成后界面将返回至如下界面，然后点击：“标准”---“设为当前”---“关闭”

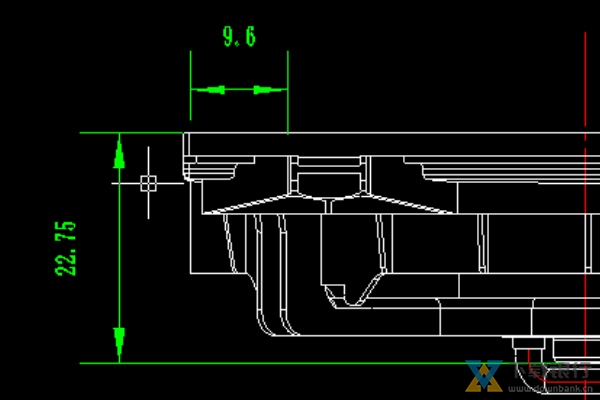

9、接下来，消失的尺寸又回来了

安装说明

(1) 安装时对其它正在运行程序的要求

在安装 CAXA 线切割的同时若有其它应用程序运行, 则可能导致安装失败。因此，在开始安装操作之前, 请关闭当前正在运行的所有应用程序以保证安装的正常进行。

(2) 对加密锁的要求

运行 CAXA 线切割之前，请检查是否在计算机并行口或USB口插有本系统专用的加密锁，并输入了对应的软件序列号。若系统连接了打印机，则还要打开打印机电源开关。

(3) 对显示模式的要求

安装和运行 CAXA 线切割，建议在高彩色以上的显示模式下进行。
