最近在学习单片机的时候，我发现了一款非常实用的软件——Proteus。它不仅能用来画电路图，还能直接仿真运行，简直是单片机爱好者的神器！特别是它的功能超级强大，支持各种主流的单片机类型，还有丰富的外围芯片和存储器选择，完全能满足我的设计需求。
最让我惊艳的是，Proteus不仅有强大的仿真功能，还自带了各种虚拟仪器，比如示波器、逻辑分析仪什么的，调试起来特别方便。而且操作界面也很友好，画图效率很高，关键是一些快捷键用起来非常顺手，大大节省了我的时间。
学过其他软件的人都知道，像Proteus这样集仿真、设计于一体的工具真的不多见。特别是它支持第三方编译器的功能，让我不再局限于单一的开发环境，选择性更强了。
总的来说，Proteus绝对是我学习单片机路上不可或缺的好帮手，强烈推荐给所有电子爱好者！
Proteus最新版是一款非常优秀的仿真软件，软件功能非常强大，它支持数十种单片机类型，还支持大量的存储器和外围芯片，只需要这一款软件就能从原理图、调试、到与电路的协同仿真一条龙全部搞定，而且软件操作起来也非常方便简单，所以受到非常多用户们的喜爱。如果大家是单片机爱好者，那就快来下载Proteus吧，绝对是你必不可少的一款软件！

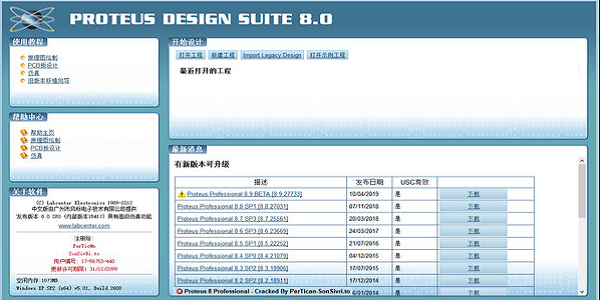

软件介绍
roteus是一款全球知名的EDA工具。proteus将电路仿真软件、PCB设计软件和虚拟模型仿真软件结合成专业的电子设计平台，主要用于各种电器、电子原件的设计与开发。该软件能支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33处理器的使用，在编译方面能支持AR、keil和matlab等多种编译器。
软件特色
1.实现了单片机仿真和SPICE电路仿真相结合
具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统
的仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真的功能;有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。
2.支持主流单片机系统的仿真
目前支持的单片机类型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。
3.提供软件调试功能
在硬件仿真系统中具有全速、单步、设置断点等调试功能，同时可以观察各个变量、寄存器等的当前状态，因此在该软件仿真系统中，也必须具有这些功能;同时支持第三方的软件编译和调试环境，如KeilC51uVision2等软件。
4.具有强大的原理图绘制功能
超过27000种元器件，可方便地创建新元件，自动连线功能使连接导线简单快捷，大大缩短绘图时间，通过个性化设置，可以生成印刷质量的BMP图纸，可以方便地供WORD、POWERPOINT等多种文档使用。
快捷键
F8：全部显示 当前工作区全部显示。
F6：放大以鼠标为中心放大。
F7：缩小以鼠标为中心缩小。
G：栅格开关栅格网格。
Ctrl+F1：栅格宽度0.1mm 显示栅格为0.1mm，在pcb的时候很有用。
F2：显示栅格为0.5mm，在pcb的时候很有用。
F3：显示栅格为1mm，在pcb的时候很有用。
F4： 显示栅格为2.5mm，在pcb的时候很有用。
Ctrl+s：打开关闭磁吸 磁吸用于对准一些点的，如引脚等等。
x：打开关闭定位坐标 显示一个大十字射线。
m：显示单位切换 mm和th之间的单位切换，在右下角显示。
o：重新设置原点 将鼠标指向的点设为原点。
u：撤销键。
Pgdn：改变图层。
Pgup：改变图层。
Ctrl+Pgdn：最底层。
Ctrl+pgup：最顶层。
Ctrl+画线：可以划曲线。
R：刷新。
+ -：旋转。
F5：重定位中心。
软件功能
1、Proteus最新版符合单片机软件仿真系统的标准。
2、具有多种仿真模板和虚拟仪器。
3、支持数十种单片机类型。
4、支持大量的存储器和外围芯片。
怎么找到排阻

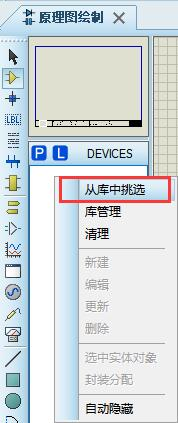

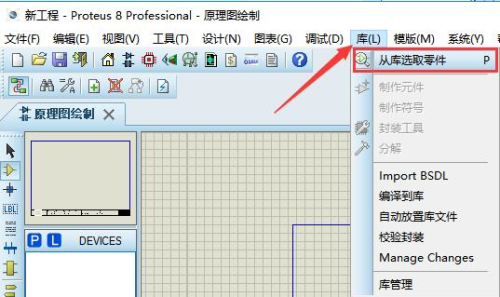

1、打开安装好的Proteus，点击上方菜单栏中的“库”，再选择“从库选取零件”，或者在左侧元件列表中单击鼠标右键，再点击右键菜单中的“从库中挑选”选项。

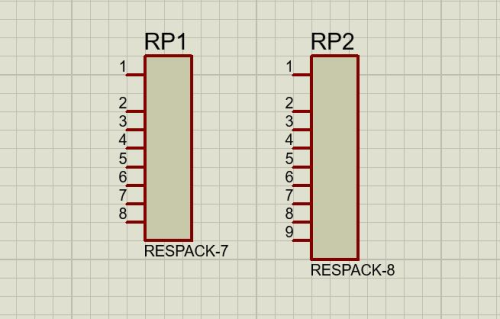

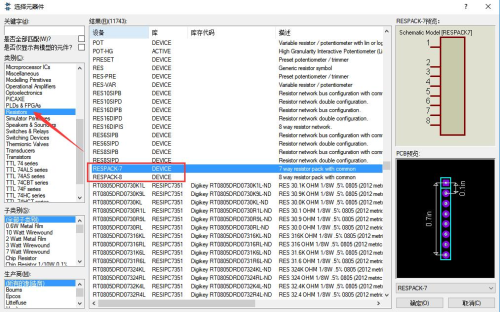

2、之后会打开元器件库，我们打开类别中的“Resistors”，找到其中的“RESPACK-7”和“RESPACK-8”两项，并分别选中后点击右下角“确定”添加进元器件列表中。

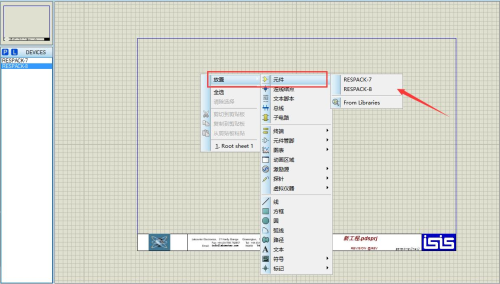

3、之后我们在图中空白区域单击鼠标右键，鼠标光标依次指向“放置”-“元件”，会出现之前添加到两个排阻元件。
4、之后可以依次将两个元件添加进来，并可以对其属性进行修改。
如何添加数码管
1、打开安装好的Proteus，点击上方菜单栏中的“库”，再选择“从库选取零件”，或者在左侧元件列表中单击鼠标右键，再点击右键菜单中的“从库中挑选”选项。

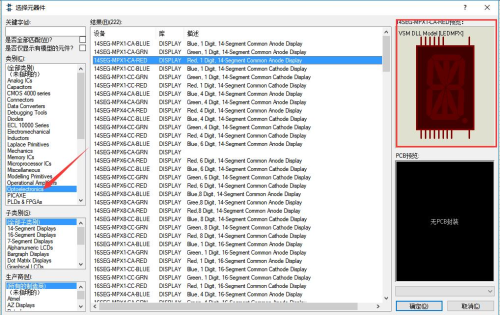

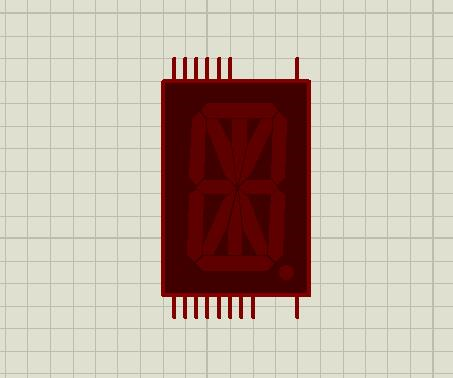

2、之后在元器件库中，点击类别中的“Optoelectronics”，这里所有分类库为“DISPLAY”的元器件都是数码管，我们需要选择需要的那一款，然后点击右下角“确定”添加进元器件列表中。

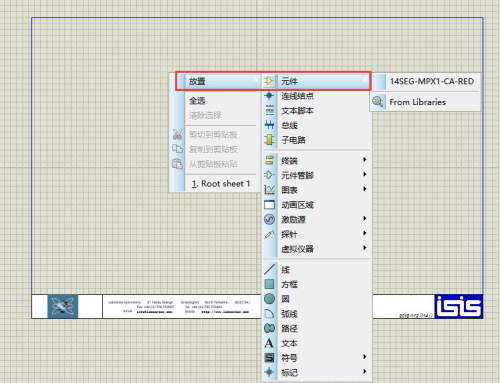

3、之后我们在图中空白区域单击鼠标右键，鼠标光标依次指向“放置”-“元件”，在子菜单中会出现添加成功的数码管元件。
4、单击选中后，将其放置在需要的位置即可。
