Karnaugh Map Minimizer(卡诺图化简工具)官方PC版 v0.4

这篇文章主要介绍了Karnaugh Map Minimizer这款卡诺图化简工具。它是一个非常实用的软件，专门用于处理真值函数运算，界面简洁且功能单一，没有多余的复杂内容。用户可以通过左边的真值表和右边的卡诺图进行操作，输入数字后会自动显示对应结果，输入完成后点击运算就能得到最简逻辑表达式。

文章还详细介绍了卡诺图化简法的基本步骤：首先构造卡诺框，然后根据函数绘制卡诺图，接着将相邻的1字块逐步合并形成不同维度的合块，最终通过最小覆盖组找到最简式。这种方法尤其适合处理变元较少（不超过六个）的情况。

我个人觉得这个工具对学习数字逻辑或电路设计的人来说非常有用，尤其是对于需要优化和简化布尔函数的学生和工程师来说，它能快速验证并给出最优解。不过，如果对卡诺图的基本概念不太熟悉的话，可能需要花点时间去理解这些步骤才能更好地使用这个工具。

使用教程

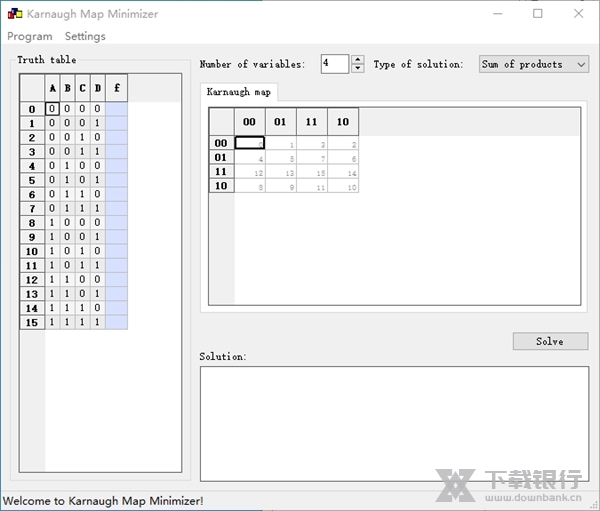

左边是真值表,右边上面是卡诺图,下面是化简后的逻辑表达式.

在左边输入真值表得到卡诺图,或者在右边输入卡诺图得到真值表

双击真值表中f列,修改为对应的真值,或者在左边的卡诺图修改

相关介绍

卡诺图化简法(reduced method of a Karnaugh map)是化简真值函数的方法之一，它具有几何直观性这一明显的特点，在变元较少(不超过六个)的情况下比较方便，且能得到最简结果。此法由卡诺(M.Karnaugh)于1953年提出，其具体步骤如下：

1、构造卡诺框；

2、在卡诺框上做出所给真值函数f的卡诺图；

3、用卡诺图化简真值函数，首先把相邻的1字块两两合成矩形得到一维块；把22个相邻的1字块合成矩形(或正方形)得到二维块;把23个相邻的1字块合成矩形得到三维块等，合成的各种维块统称f的合块；

4、把f的卡诺图中全部1字块做成若干个合块，这样一组合块就称为f的一个覆盖组，f的一切覆盖组中所含块数最小的组即是f的最小覆盖组；

5、在最小覆盖组中，合块维数总和最大的组的对应式是f的最简式
